Campbell Stokes ( Alat Ukur Intensitas Matahari

                      CAMPBELL STOKES

       Campbell stokes merupakan alat untuk menghitung intensitas cahaya matahari yang

menyinari bumi kita. Bagi kebanyakan orang awam mungkin alat ini sesuatu yang baru akan tetapi bagi seseorang yang berkecimpung di bidang klimatologi ini adalah sesuatu yang biasa. Campbell stokes adalah alat untuk mengukur lamanya matahari bersinar, dengan satuan persen. Pengamatan dilakukan dari jam 8.00 s/d 16.00 LT (selama 8 jam/True Solar Day ), sehingga penyinaran matahari dikatakan 100% bila matahari bersinar selama 8 jam sehari.

    gambar Campbell stokes yang ada di lab.                       tanah Politeknik Negeri Jember.

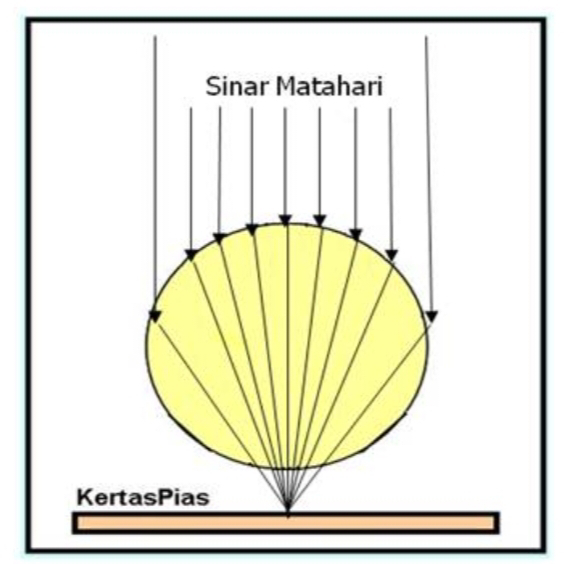

Bagian- bagian Campbell stokes terdiri dari sebuah kaca masif yang memiliki ukuran diameter 10-15 cm. Fungsinya ialah sebagai lensa cembung yang mengumpulkan sinar matahari kesuatu titik api. Fungsinya sama seperti Lub.

Bagian kedua terdiri dari kertas pias yang tarbuat dari karton berwarna gelap yang mudah terbakar dan berfungsi sebagai indikator lamanya cahaya matahari menyinari kita.

Kertas pias dibentuk dalam tiga model yang disesuaikan dengan pergerakan semu matahari, hal ini dimaksudkan agar sinar matahari yang terfokus dapat selalu mengenai kertas pias walaupun matahari berada di BBU / di BBS / di equator.

Kertas pias adalah kertas khusus yang tak mudah terbakar kecuali pada titik api lensa. Alat dipasang di tempat terbuka, tak ada halangan ke arah Timur matahari terbit dan ke barat matahari terbenam. Kemiringan sumbu bola lensa disesuaikan dengan letak lintang setempat.Posisi alat tak berubah sepanjang waktu hanya pemakaian pias dapat diganti-ganti setiap hari.

Ada 3 tipe pias yang digunakan pada alat yang sama, yaitu:

 a.) Pias waktu matahari di ekuator

 b.) Pias waktu matahari di utara

 c.) Pias waktu matahari di selatan

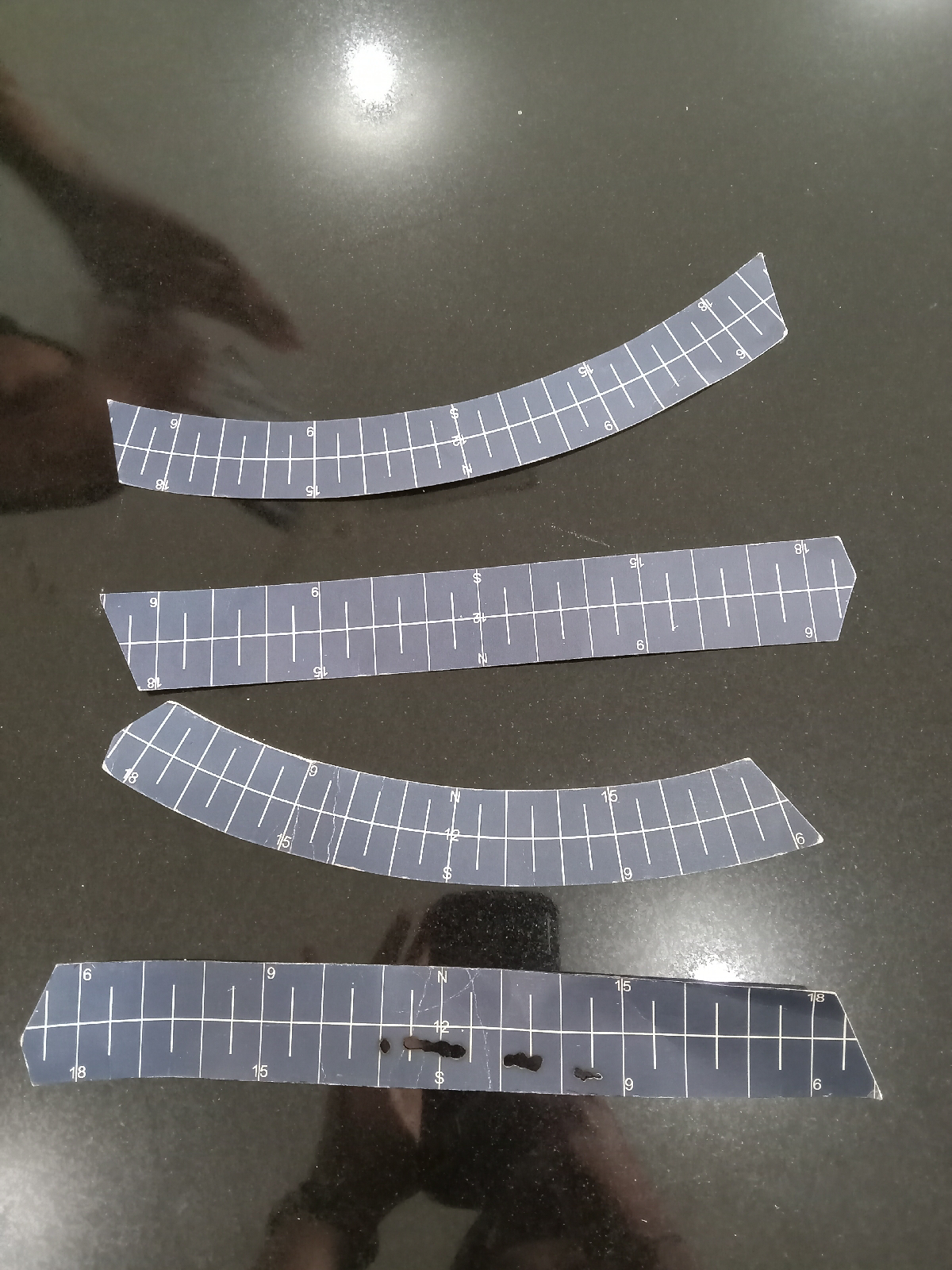

Kertas pias juga dilengkapi dengan skala jam. Pias Campbell Stokes ada 3 macam, yaitu :

 1. Kertas pias dengan lengkung panjang

 2.  Kertas pias lurus

 3. Kertas pias lengkung pendek.

Masing-masing kertas pias memiliki fungsi yang sama. Tujuanny yaitu hanya untuk menyesuaikan letak kedudukan matahari.

Penggunaan ketiga bentuk kertas pias tersebut mengikuti letak lokasi pengukuran terhadap lintang dan waktu (musim). Jumlah satu set kertas pias adalah 366 buah bersesuaian dengan jumlah hari dalam satu tahun. Kertas pias diganti tiap satu hari sekali dan dilakukan pengukuran secara manual panjang jejak terbakar tiap-tiap lembaran kertas. Di dalam kertas pias telah ada ukuran skala yang berkaitan dengan lama penyinaran matahari 1 skala setara dengan 1 jam lama penyinaran matahari

Jadwal penggunaan kertas pias adalah sebagai berikut :

Cara kerjanya:

1. Compbell stokes diletakkan di ruang terbuka dengan pondasi boton dibawahnya. Alat ini diletakkan diatas ketinggian 120 cm.

2. Alat ini akan menyerap sinar matahari lalu memfokuskannya pada satu titik pada kertas bias.

3. Fokus cahaya tersebut akan membakar kertas bias, efeknya tidak seperti kertas yang terbakar api akan tetapi hanya memberikan efek berlubang pada kertas.

4. Kertas bias terbakar dapat menunjukan lamanya intensitas matahari.

Lamanya intensitas matahari dapat dilihat dari skala jam yang tersedia di kertas bias.

5.Panjangnya lubang pada kertas bias di sinkron kan dengan skala jam maka kita dapat melihat berapa lama cahaya matahari bersinar.
