               AKTINOGRAFI BIMETAL

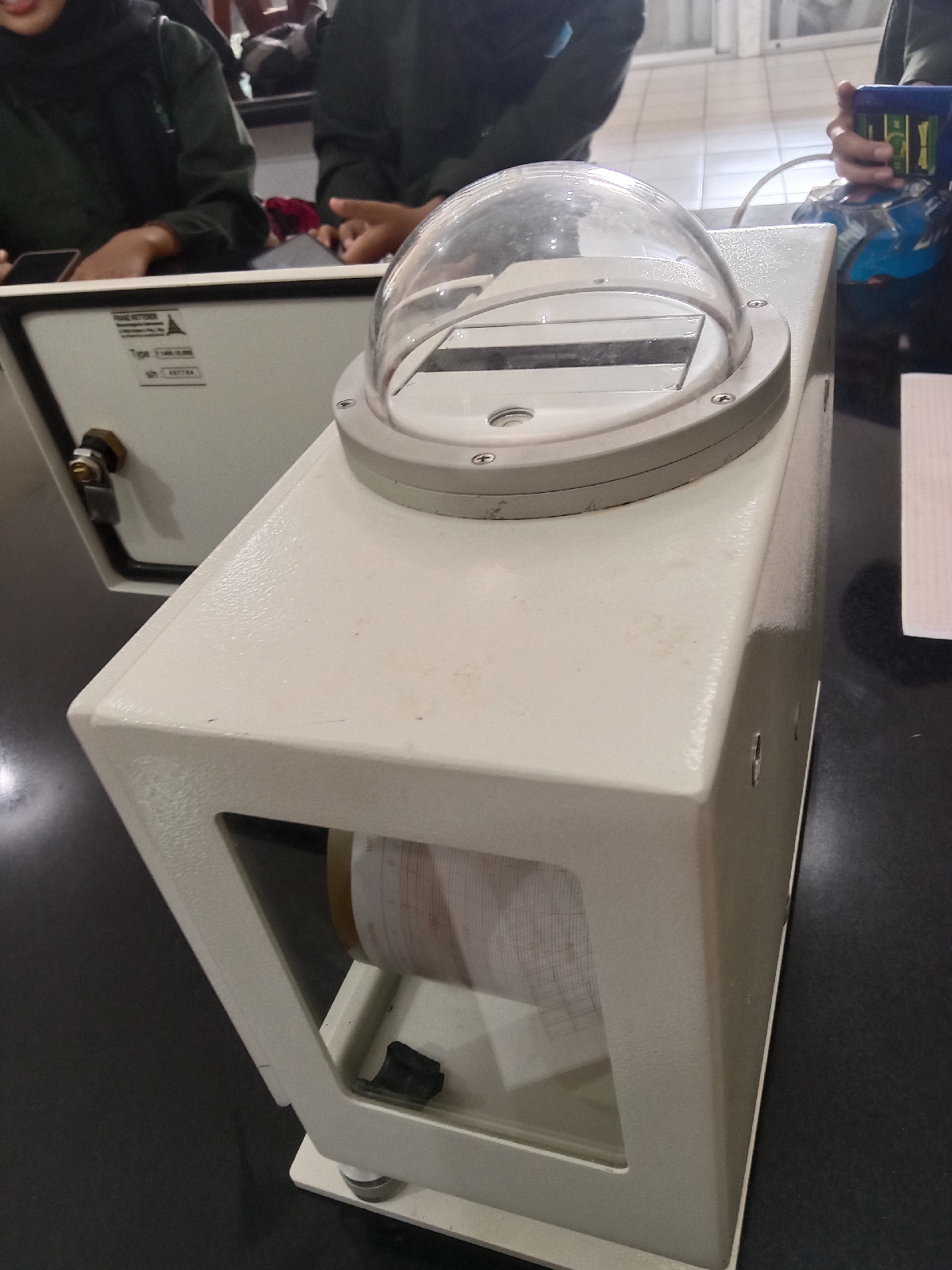

    Gambar 1. gambar alat

Deskripsi

Actinograph adalah alat yang mencatat intensitas radiasi gelombang pendek dari matahari dan atmosfer yang jatuh pada permukaan horizontal. Pada pemasangan di taman alat, actinograph diletakkan di tempat terbuka dengan persyaratan selama matahari berada 50 di atas horizon bumi, sinarnya harus leluasa mencapai sensor.

Berikut gambar actinograph secara keseluruhan:

Penempatan pada bangku bercat putih setinggi 120 cm di atas permukaan tanah, atau di atas menara apabila sulit diperoleh tempat terbuka. Kedudukan sensor harus benar-benar terbuka. Pengukuran radiasi matahari pada actinograph menggunakan kertas pias. Pembacaan kertas pias dilakukan setiap hari setelah pemasangan dan pengangkatan kertas pias actinograph jam 07.00 waktu setempat.

Pada pias actinograph terdapat garis horizontal yang menunjukkan skala pembagian waktu, dan garis vertikal yang menunjukkan skala garis intensitas radiasi matahari dengan satuan gram calori/cm2/menit.

Pembacaan kertas pias actinograph menggunakan planimeter untuk menghitung luas bentuk grafik yang tidak teratur, dengan menggunakan rumus :

Rt = Luas bidang grafik x 54,545 x K cal/cm2

Rt = Radiasi total

K = Konstanta alat atau tetapan hasil kalibrasi alat yang biasanya tertera pada label alat

Actinograph Bimetal adalah alat yang secara otomatis dapat mencatat total radiasi matahari harian dengan menggunkan skala K Cal/cm2.

FUNGSI

Untuk mengatur intensitas cahaya atau radiasi matahari. Alat ini menggunakan prinsip perubahan dimensi bimetalik (bimetal) yang disebabkan oleh perubahan suhu yang dihasilkan oleh intensitas cahaya atau radiasi matahari. Ketika intensitas cahaya meningkat, suhu bimetalik juga naik, yang menyebabkan perubahan dimensi bimetal. Hal ini dapat digunakan untuk merekam dan mengukur perubahan intensitas cahaya selama periode waktu tertentu.

PRINSIP KERJA

Prinsip kerja alat  tersebut adalah perbedaan panjang akibat adanya perbedaan temperatur.   Kemudian bimetal diatur sedemikian rupa sehingga bila kedua lempengan logam berada pada temperatur yang sama maka pena akan menunjukkan angka nol. Kemudian jika terdapat radiasi matahari yang mengenai lempengan - lempengan tersebut, lempengan yang berwarna hitam akan menyerap panas lebih banyak sehingga logam hitam tersebut lebih panjang dibandingkan dengan logam berwarna putih yang sifatnya kurang menyerap panas.

Diantara lempengan tersebut disambung dengan pena yang apabila terjadi perubahan temperatur menyebabkan perubahan panjang sehingga potongan lempeng logam tersebut akan menggerakkan pena. Pena tersebut bergerak naik turun. Makin besar intensitas radiasi matahari yang mengenai lempengan logam maka makin besar pula perbedaan temperatur kedua logam tadi. Semakin besar perbedaan temperatur semakain besar pula perbedaan panjang sehingga pena bergerak semakin tinggi.

Sistem pencatatan pena pada pias dilakukan secara mekanis. Pena bergerak naik turun pada pias yang yang digulung pada silinder jam sehingga dapat membuat jejak (grafik) pada kertas pias yang direkatkan pada silinder yang berputar. Kertas pias tersebut terdapat skala waktu dan satuan luas Dari kertas pias tersebut dapat kita peroleh hasil rekaman intensitas radiasi matahari total di suatu tempat selama waktu tertentu ( harian atau mingguan)

Insatalasi  atau pemasangan actinograph:

1.      Letakkan actinograph  pada permukaan datar/rata-rata ± 150 cm diatas permukaan harus bebas dari pohon maupun bangunan yang menghalangi ke arah alat dan bebas dari bahan-bahan yang dapat memantulkan tanah. Lokasi pemasangan sinar kuat ke arah alat

2.      Atur  posisi bimetallic persegi panjang searah utara selatan dan kaca jendela ke arah timur.

3.      Atur traveling alat melalui kaki-kaki yang dapat diatur/diputar

4.      Kebersihan alat harus selalu diperhatikan terutama bagian glassdome

5.       Silica gel harus diganti secara periodik sesuai iklim dimana ia ditempatkan

6.      Seal karet yang terletak pada bagian dasar secara periodik harus diganti terutama jika sudah kurang elastis/rusak
